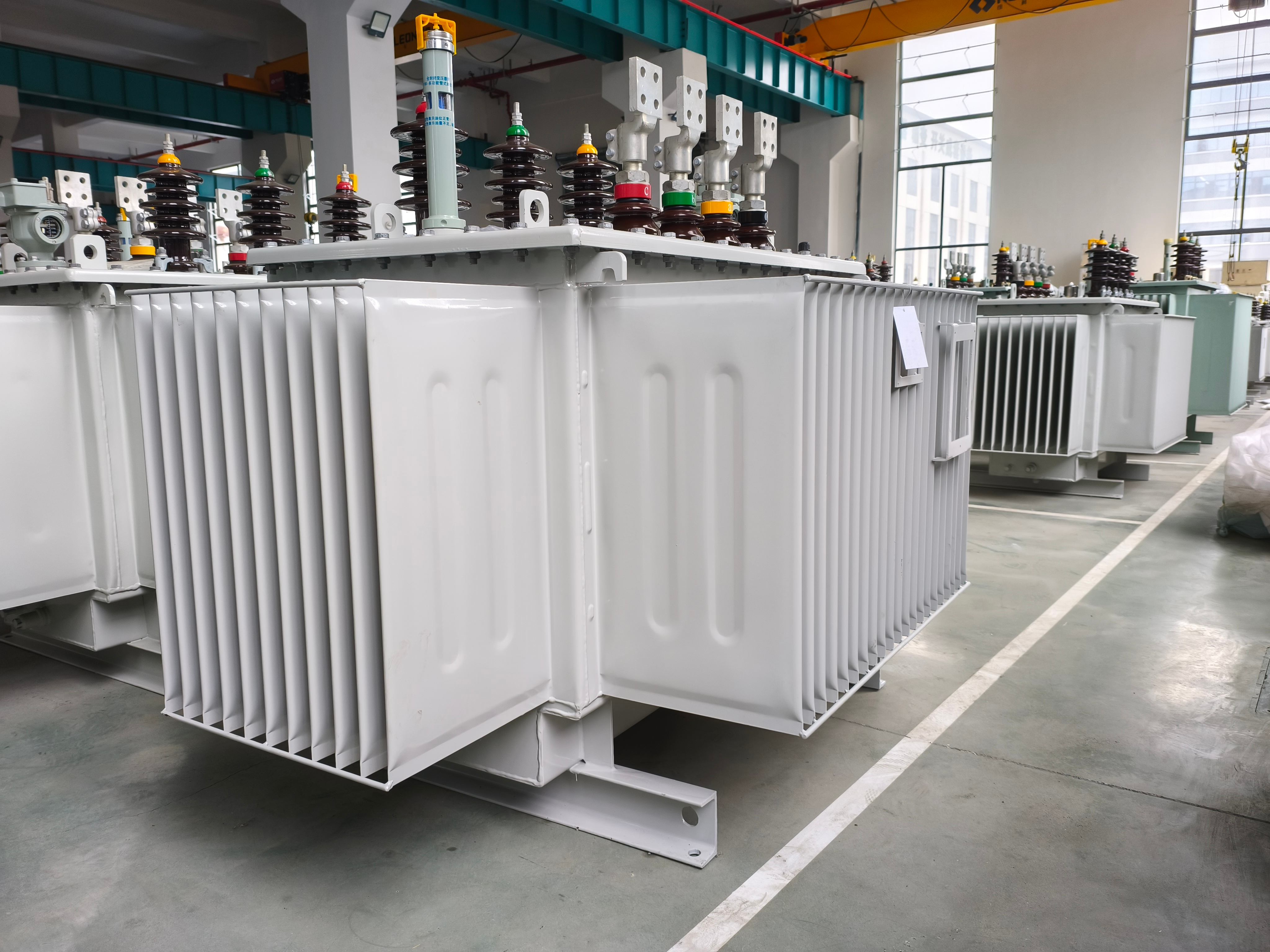

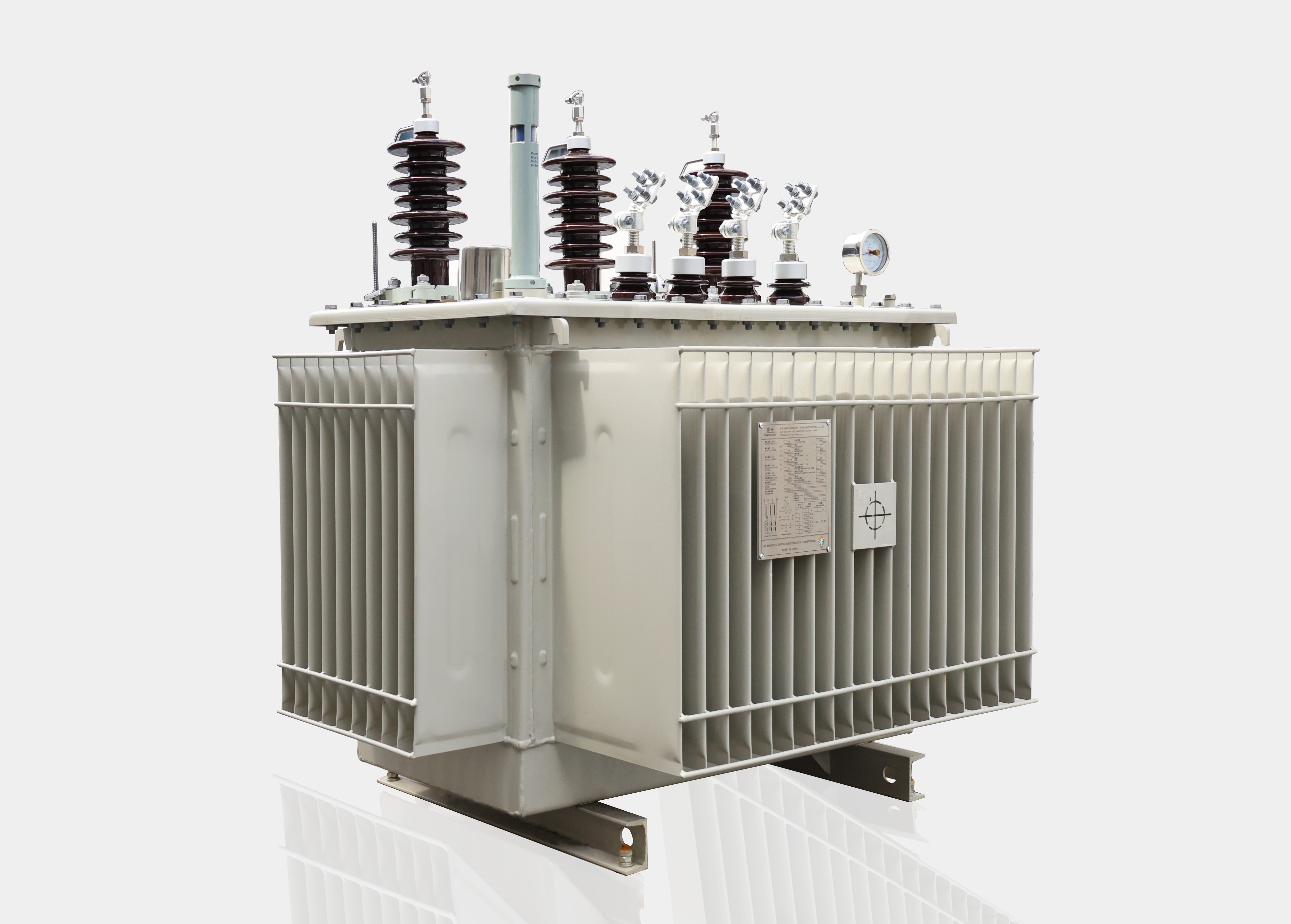

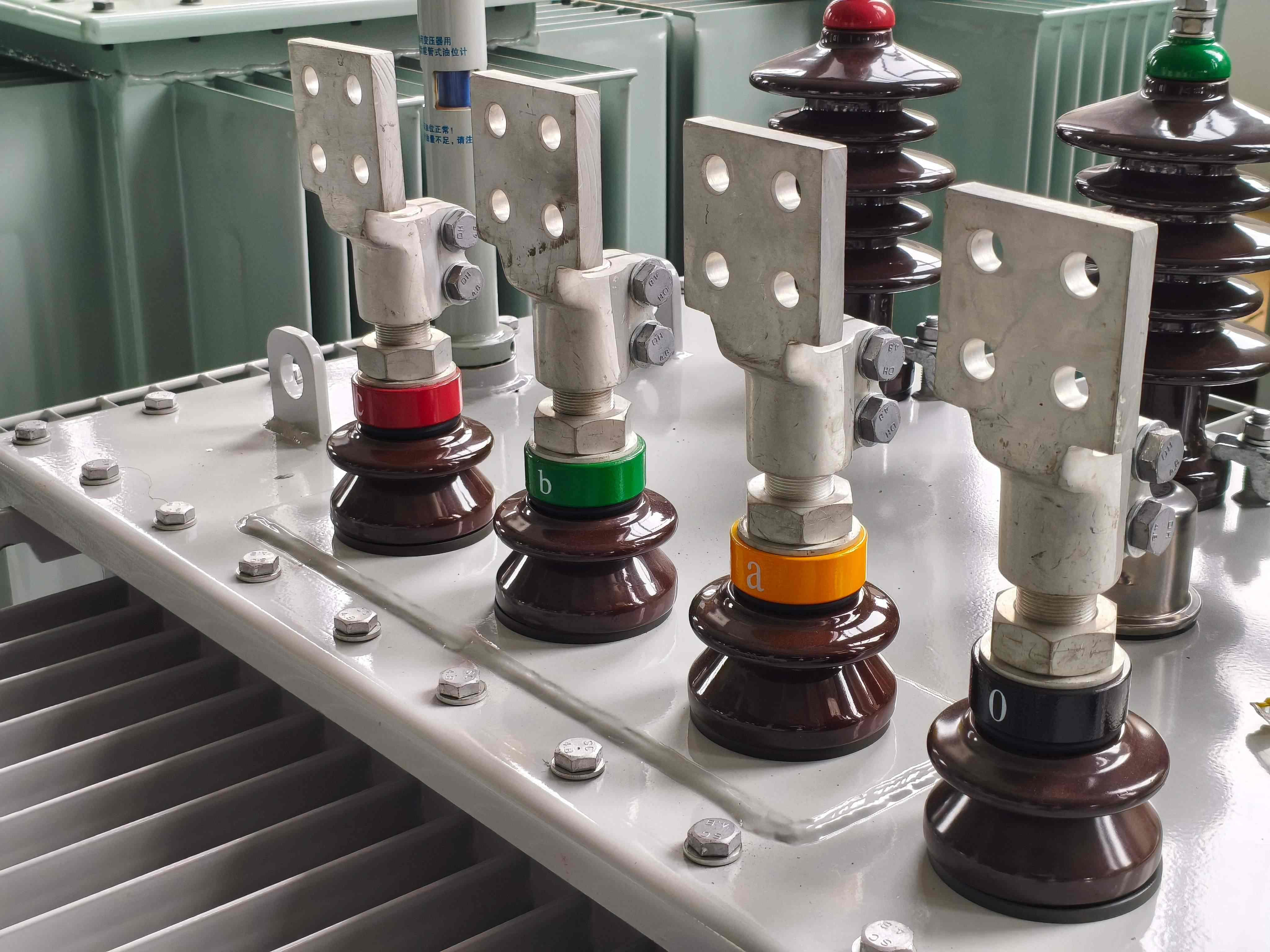

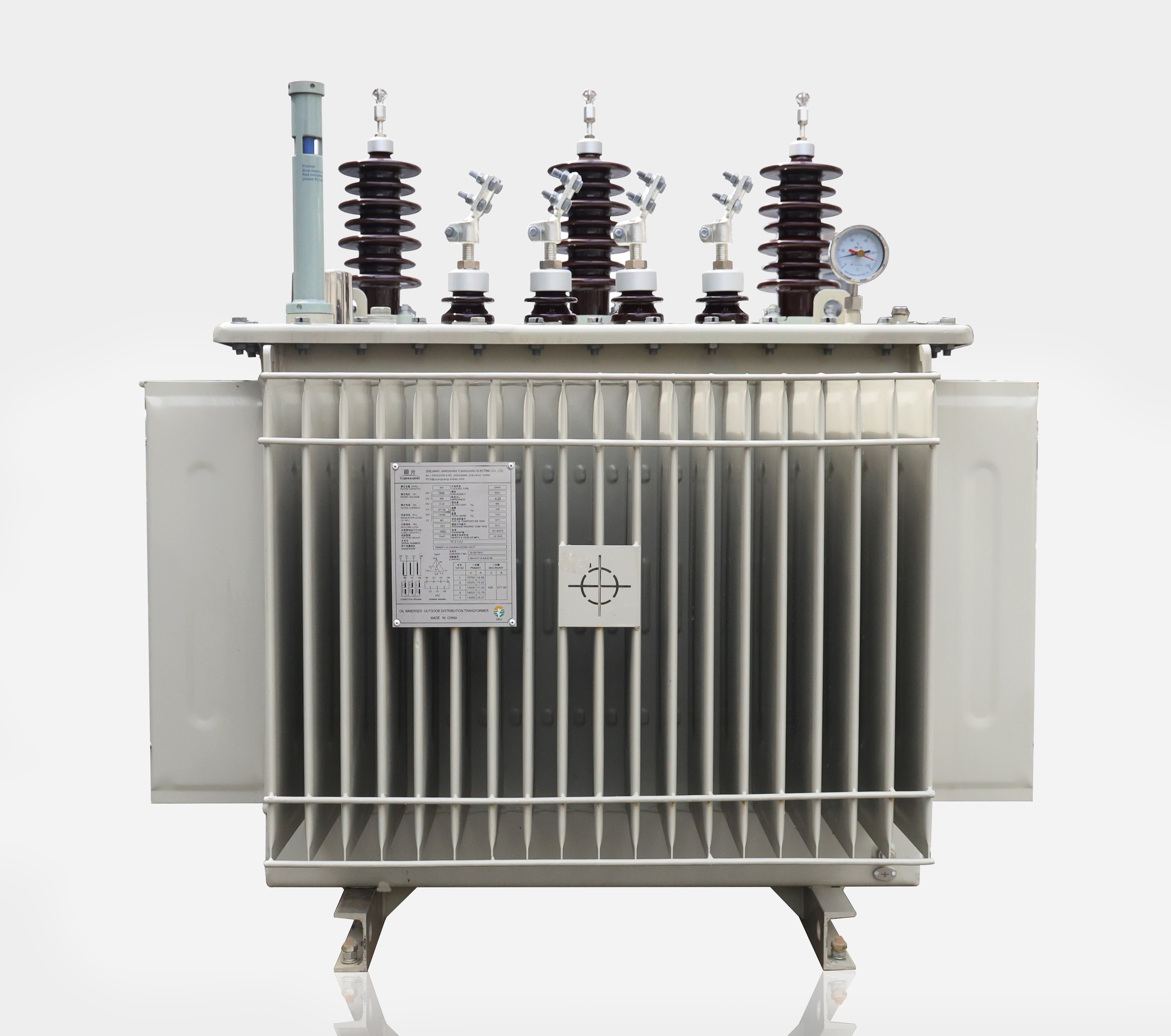

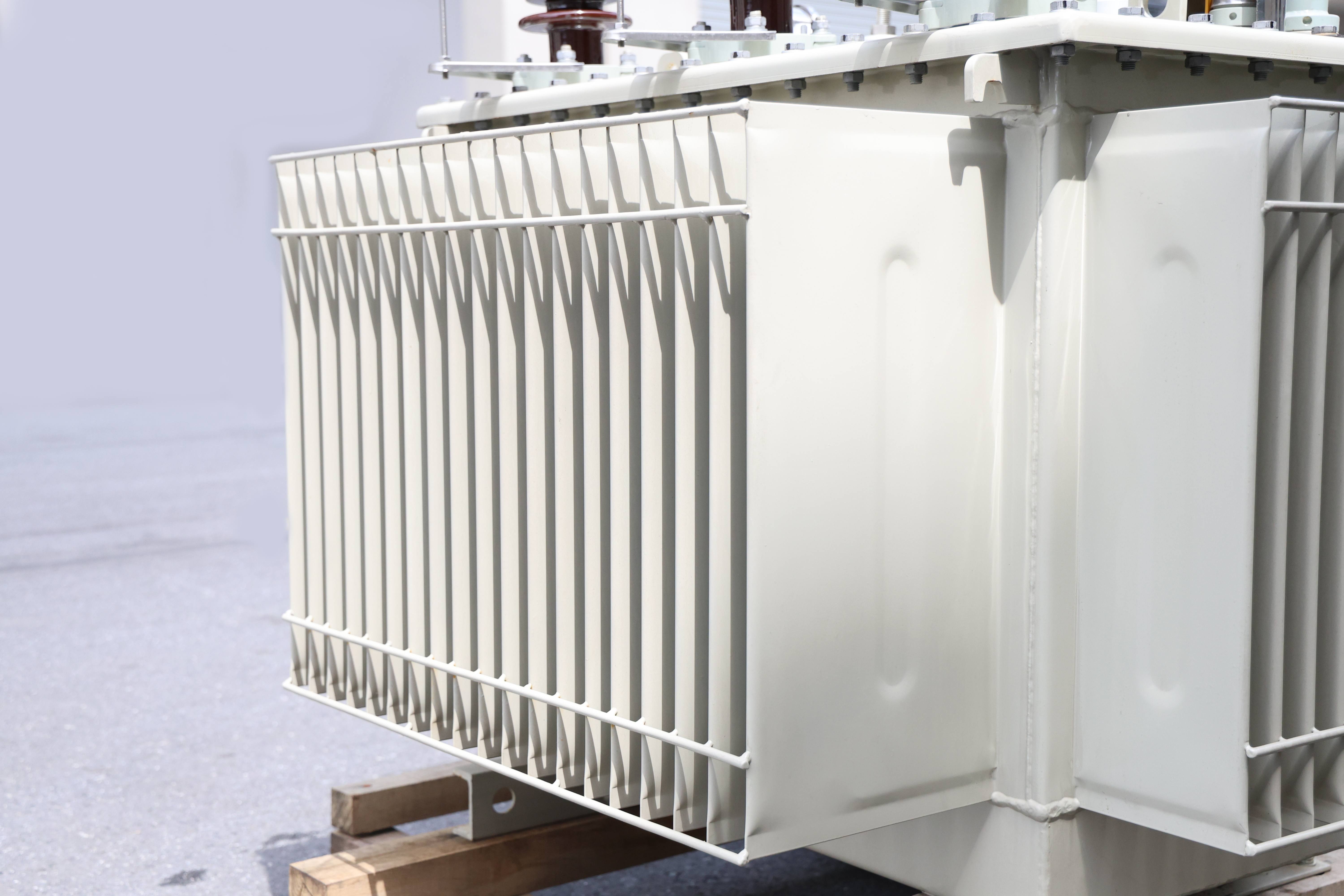

400 kVA 15 kV Öltransformator

Der 400-kVA/15-kV-Transformator ist ein standardmäßiger kleiner und mittelgroßer Verteilungstransformator in einem 15-kV-Spannungsnetz.
Die Kernpositionierung besteht darin, die 15-kV-Hochspannung auf 380 V/220 V Niederspannung zu reduzieren und so eine stabile Stromversorgung für kleine und mittlere Verbraucher zu gewährleisten. Der 400-kVA/15-kV-Transformator ist ein Standard-Verteilungstransformator für kleine und mittlere Verbraucher in einem 15-kV-Spannungsnetz.

Die Kernstrategie besteht darin, die Hochspannung von 15 kV auf eine Niederspannung von 380 V/220 V zu reduzieren und so eine stabile Stromversorgung für kleine und mittlere Verbraucher zu gewährleisten.

Lieferzeit: Die Fabrik hält einen stabilen Produktionszyklus aufrecht, die allgemeine Lieferzeit beträgt 15 bis 20 Tage.

Ölverbrauch: Geschlossene Transformatoren (ohne Ausgleichsbehälter) reduzieren die Ölverflüchtigung um 30 %. Der Preisunterschied zu Modellen der Energieeffizienzklasse 1 kann innerhalb von 2 bis 3 Jahren amortisiert werden.

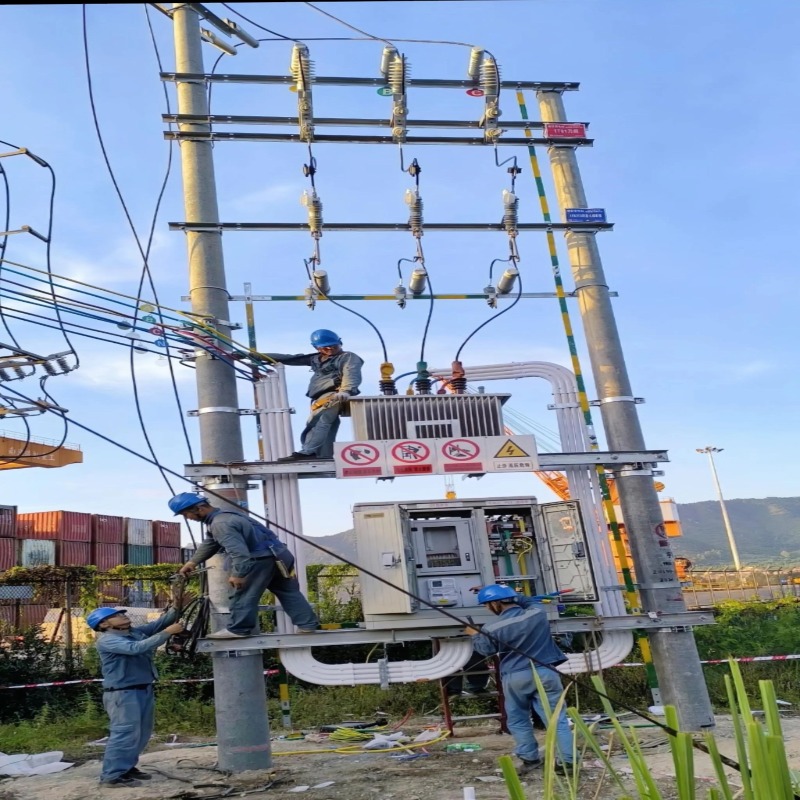

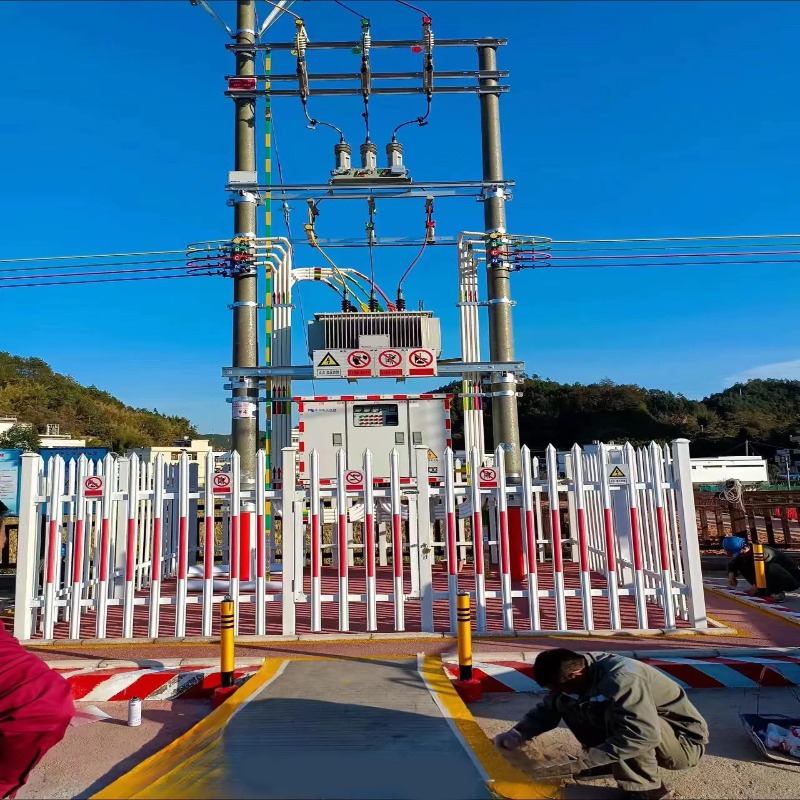

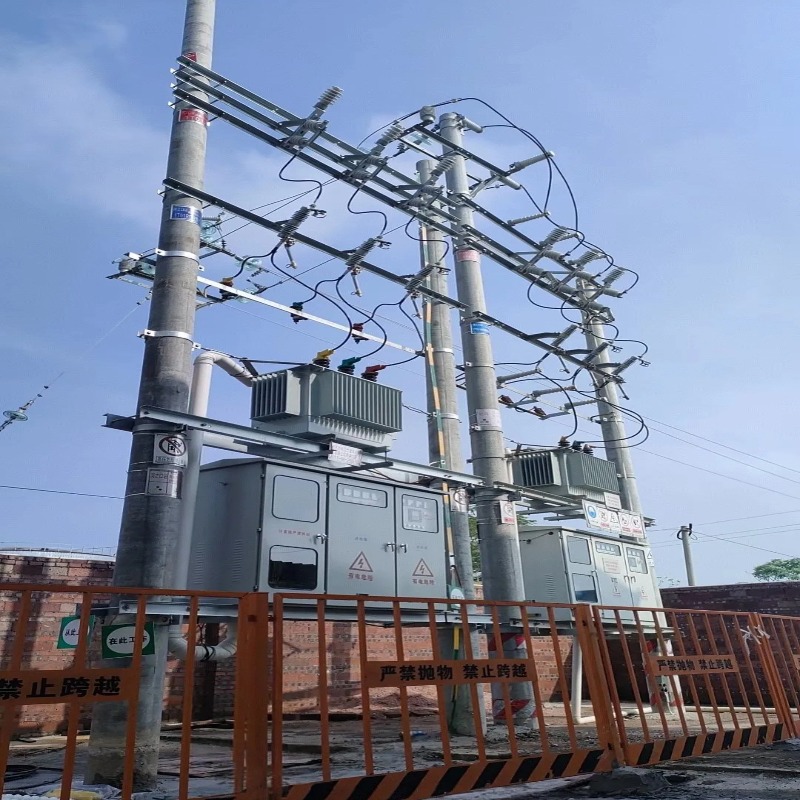

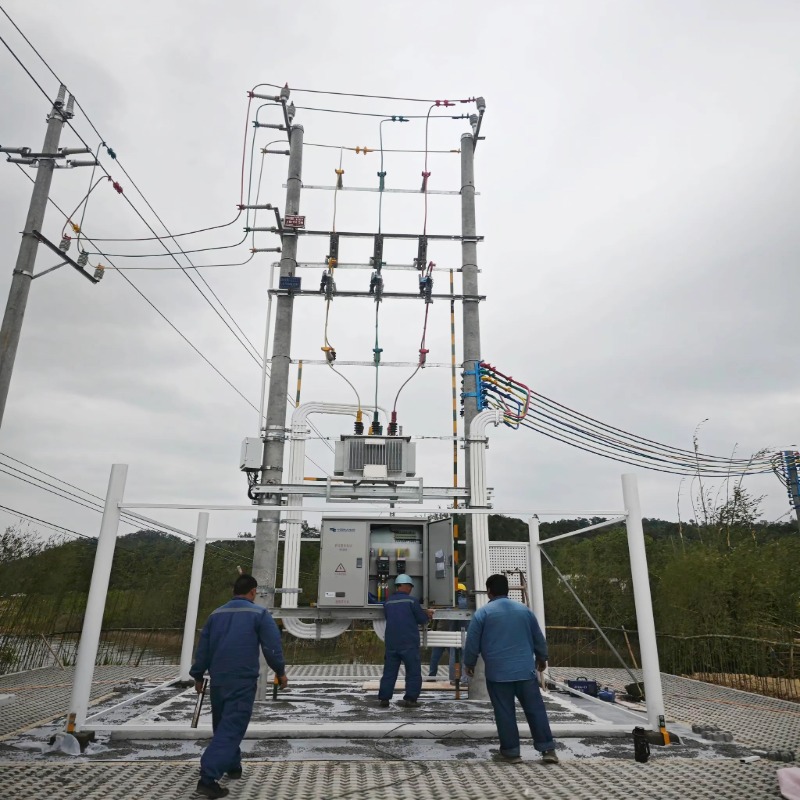

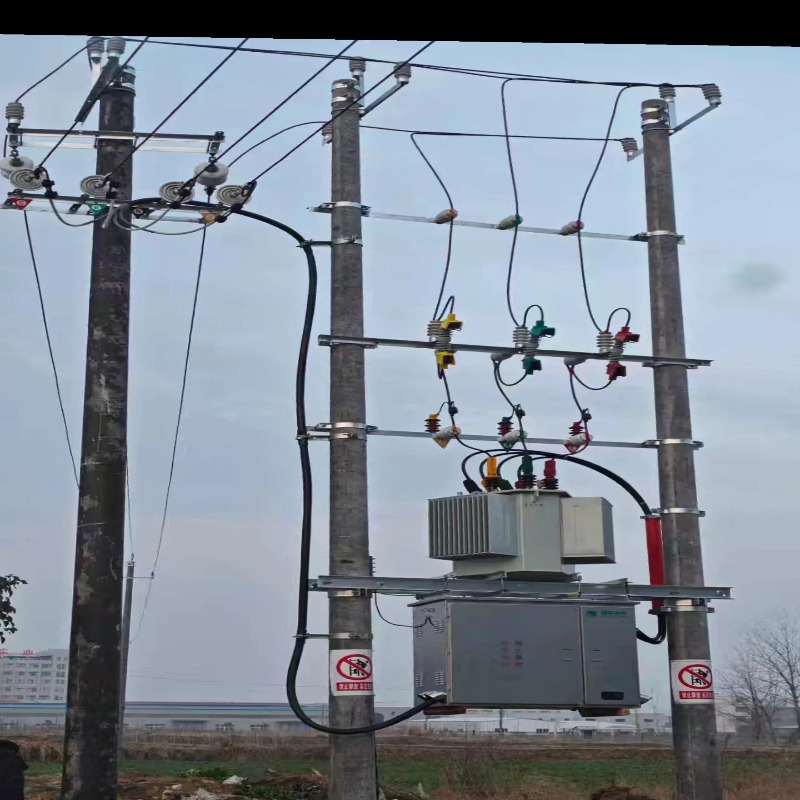

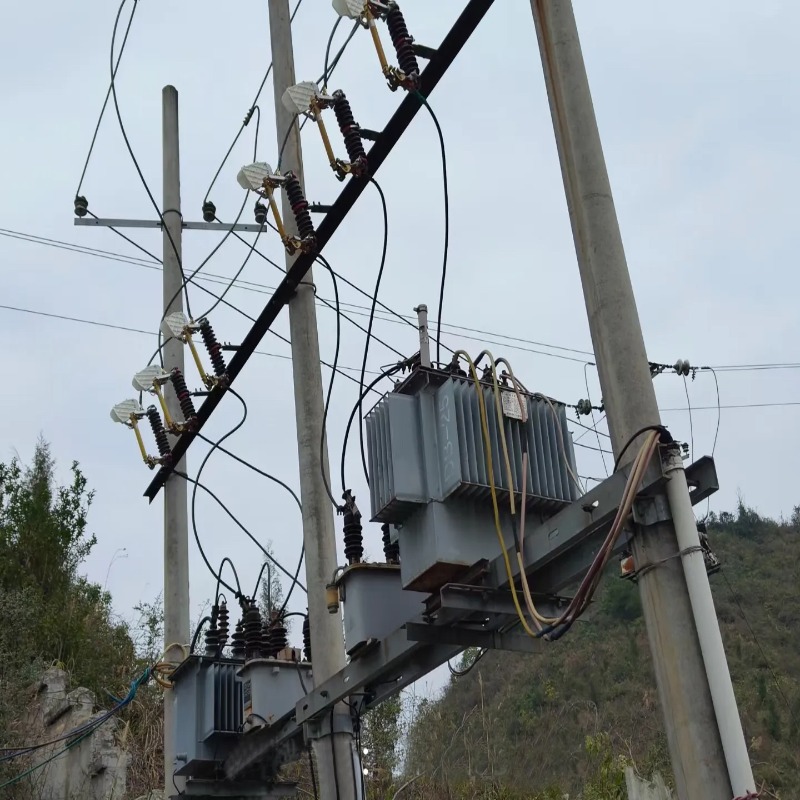

Wartung: „Geringe Investitionskosten, einfache Bedienung, lange Lebensdauer und zuverlässige Leistung.“ Der ölgekühlte 400-kVA/15-kV-Transformator verfügt über ein ausgeklügeltes Wartungssystem, das alle Betriebs- und Wartungskosten in eine zuverlässige Garantie für eine stabile Stromversorgung umwandelt. Er eignet sich für verschiedene Anwendungsbereiche wie städtische und ländliche Stromnetze, industrielle Stromverteilung und Infrastruktur und dient als unkomplizierte und kostengünstige Stromverteilungsanlage.

Preis: Eine Top-Wahl mit hervorragendem Preis-Leistungs-Verhältnis, 40–60 % günstiger als Trockentransformatoren gleicher Leistung. Kupfer- und Aluminiumwicklungen sind wahlweise erhältlich.

Integrierte Lösung: Wir bieten umfassende Komplettlösungen aus einer Hand – von der kundenspezifischen Modellauswahl über Installation und Inbetriebnahme bis hin zu Betrieb und Wartung über den gesamten Lebenszyklus. Vor-Ort-Besichtigungen gewährleisten die präzise Anpassung an die jeweiligen Betriebsbedingungen. Wir bieten integrierte Unterstützungsleistungen wie Fundamentarbeiten, passende Schaltschränke und intelligente Überwachung sowie flexible Kooperationsmodelle wie Geräte-Leasing und Inzahlungnahme. Unsere Produkte entsprechen den britischen Normen und Netzanschlussbedingungen. Die Gesamtinvestitionskosten lassen sich optimal an die jeweiligen Anwendungsanforderungen anpassen. Für städtische und ländliche Stromnetze, industrielle Produktionsanlagen und Infrastrukturprojekte bieten unsere Produkte zuverlässigen Betrieb, einfache Wartung und kontrollierte Investitionen.

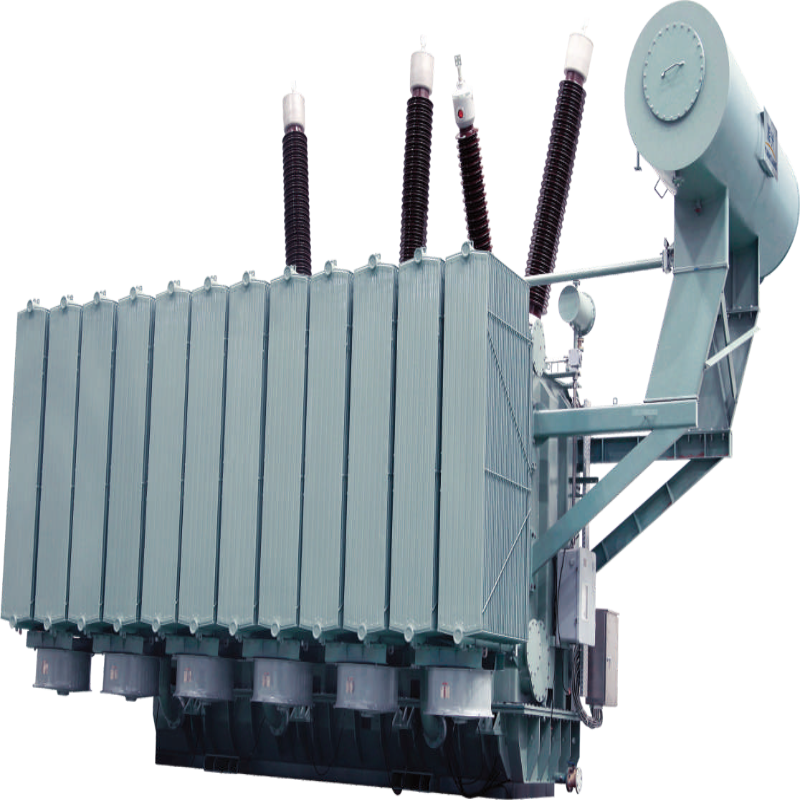

Zhejiang Jiangshan Yuanguang Electric Co., Ltd. wurde im Juli 2006 gegründet. Das Unternehmen bietet ein umfassendes Produktsortiment an, darunter Öltransformatoren, Trockentransformatoren und Kompaktstationen unter 220 kV, Transformatoren für Photovoltaik- und Windkraftanlagen, Energiespeicher-Kompaktstationen, Transformatoren aus amorphen Legierungen sowie Spezialtransformatoren wie Gleichrichtertransformatoren, Lichtbogenofentransformatoren und Raffinerieofentransformatoren. Hinzu kommen komplette Schaltanlagen. Das Unternehmen ist qualifizierter Lieferant der State Grid Corporation of China und des China Southern Power Grid. Die Produkte werden landesweit in allen Provinzen und Städten vertrieben und in über 20 Länder in Südostasien, Afrika, Südamerika und anderen Regionen exportiert.

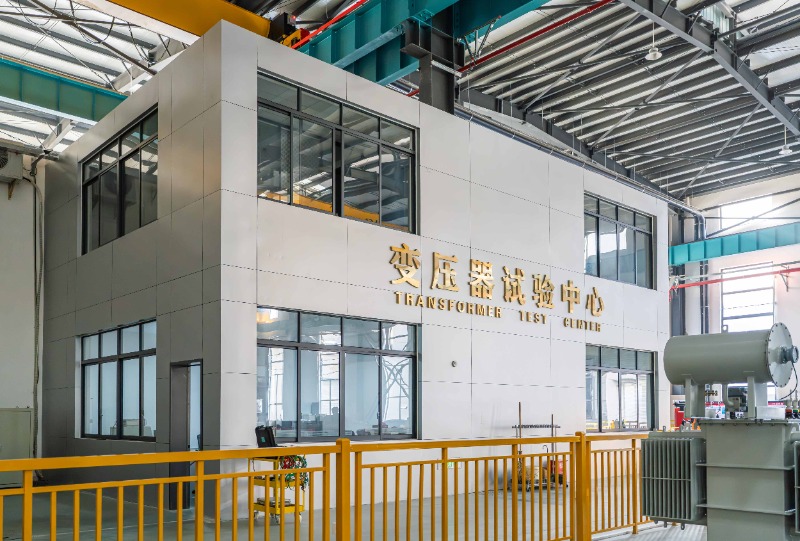

Das Unternehmen legt großen Wert auf Produktforschung und -entwicklung und hat ein Forschungs- und Entwicklungszentrum für Ingenieurtechnik auf kommunaler Ebene eingerichtet. Unser technisches Team besteht derzeit aus über 20 Mitarbeitern, darunter ein leitender Ingenieur, mehr als zehn Ingenieure mit Schwerpunkt Maschinenbau und Elektrotechnik sowie über 20 Facharbeiter mit langjähriger Erfahrung im Bereich Transformatoren. Wir kooperieren mit der Shanghai Polytechnic University im Bereich Forschung und Entwicklung. Unsere Produkte sind UL-zertifiziert (USA) und 3Ci-zertifiziert, einige tragen zudem das Gütesiegel „Made in Zhejiang“. Bislang wurden uns fünf Erfindungspatente und 33 Gebrauchsmusterpatente erteilt.

Das Unternehmen hat zahlreiche Auszeichnungen erhalten, darunter die Auszeichnung als Nationales High-Tech-Unternehmen, Wachstumsstarkes Wissenschafts- und Technologieunternehmen der Provinz Zhejiang, Sonderpreise des Bürgermeisters (Exportpreis und Preis für technologische Innovation), jährlicher Wissenschafts- und Technologieinnovationspreis, Sonderpreis der Stadtregierung von Quzhou (Erster Preis für den Stern des Unternehmenswachstums), Spezialisiertes, raffiniertes, einzigartiges und innovatives kleines und mittleres Unternehmen sowie den Titel eines Unternehmens mit harmonischen Arbeitsbeziehungen in der Stadt Quzhou.

Das Unternehmen hat die Qualitätsmanagementsysteme ISO 9001, ISO 14001 und OHSAS 18001 vollständig implementiert. Wir setzen eine umfassende Prozesskontrolle ein und haben ein komplettes Managementsystem aufgebaut, das Produktdesign, Entwicklung, Produktion, Vertrieb und Kundendienst abdeckt. Unser Ziel ist die volle Kundenzufriedenheit. Wir sind bestrebt, unseren Kunden den bestmöglichen Service zu bieten und einen Beitrag zur Gesellschaft zu leisten.

Umgebung und Installationsmethoden

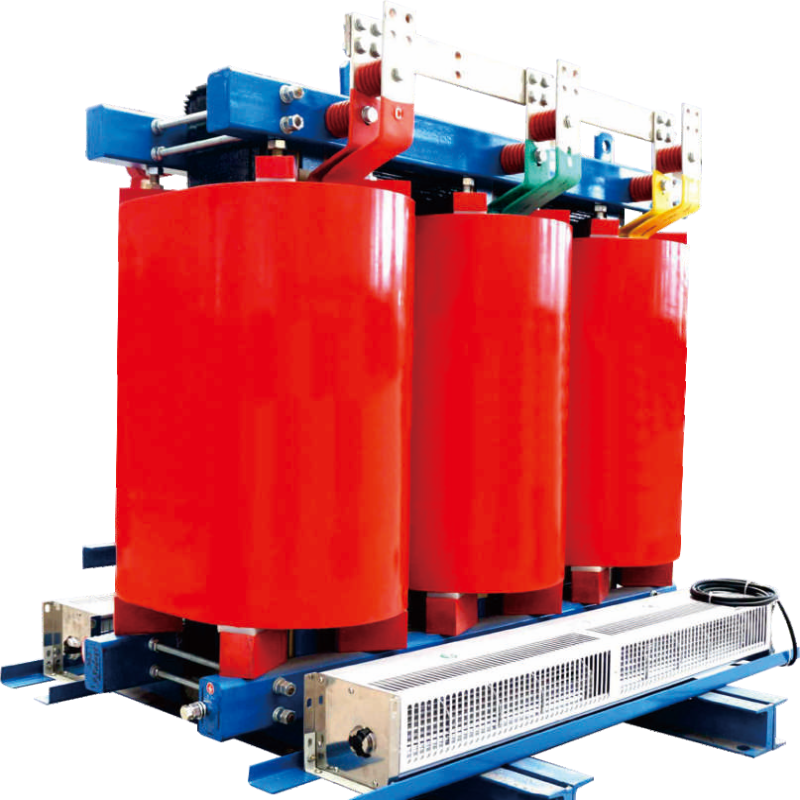

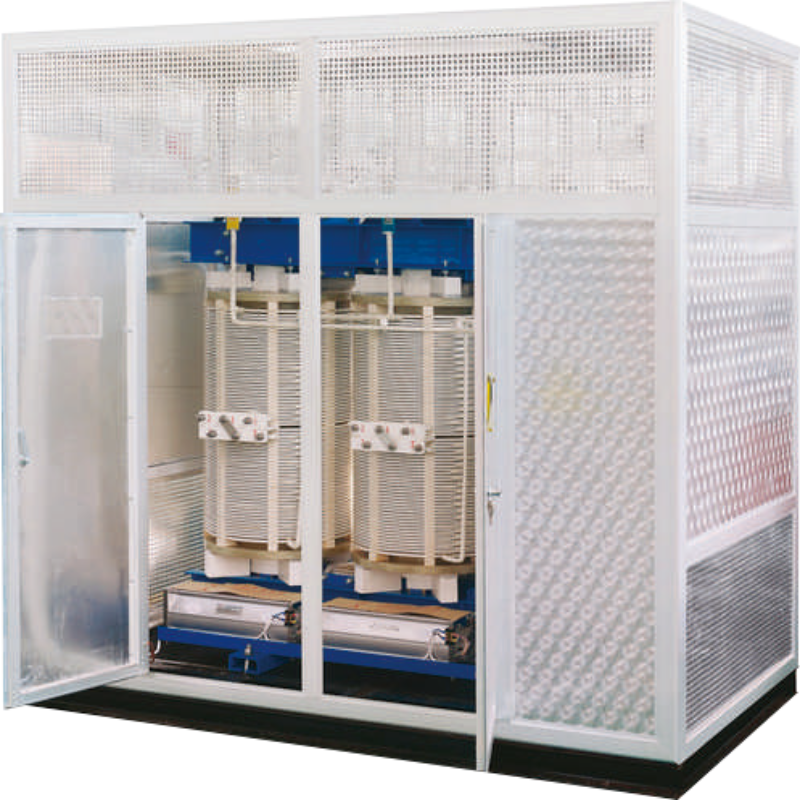

Öltransformatoren zeichnen sich durch gute Wärmeableitung und niedrige Kosten aus und eignen sich für autarke Umspannwerke. Trockentransformatoren bieten hervorragende Brandschutzeigenschaften und sind daher für Innenräume, Tiefgaragen und andere Orte mit hohen Brandschutzanforderungen geeignet.

Besondere UmgebungenIn korrosiven Umgebungen wie Küstengebieten und Chemieanlagen muss das Transformatorengehäuse aus korrosionsbeständigen Werkstoffen der Klasse C5-M bestehen und Salzsprühnebeltests bestehen. Für Höhenlagen über 1000 m oder extrem kalte Gebiete (-40 °C) sind Transformatoren mit Spezialisolationsöl und optimierten Wärmeableitungsstrukturen erforderlich.

Spannung und Energieeffizienz

Anpassung an verschiedene SpannungenAmerikanische Transformatoren sind in der Regel mit zwei Primärwicklungen ausgestattet, die bei 120-V-Systemen parallel und bei 240-V-Systemen in Reihe geschaltet sind. Achten Sie beim Anschließen unbedingt auf die Polaritätsmarkierungen (Phasenpunkte); eine Verpolung führt zu Kurzschluss und Geräteausfall.

EnergieeffizienzstandardsDie neuen nationalen Energieeffizienzstandards, wie z. B. GB 20052-2024, müssen eingehalten werden. Für maximale Energieeinsparung werden Transformatoren mit Kernen aus amorpher Legierung empfohlen. Ihre Leerlaufverluste sind über 75 % geringer als die herkömmlicher Transformatoren mit Siliziumstahlblechkern und eignen sich daher ideal für Anwendungen mit lang anhaltendem Leerlauf oder Teillastbetrieb.

Nutzung und Wartung

Tägliche und wöchentliche Inspektion: Befolgen Sie die drei Inspektionsmethoden: Zuhören, Beobachten und Messen.

Geräuschprüfung: Im Normalbetrieb ist ein gleichmäßiges Summen zu hören. Bei summenden Entladungsgeräuschen oder lauten, ungewöhnlichen Geräuschen ist eine sofortige Fehlerbehebung erforderlich.

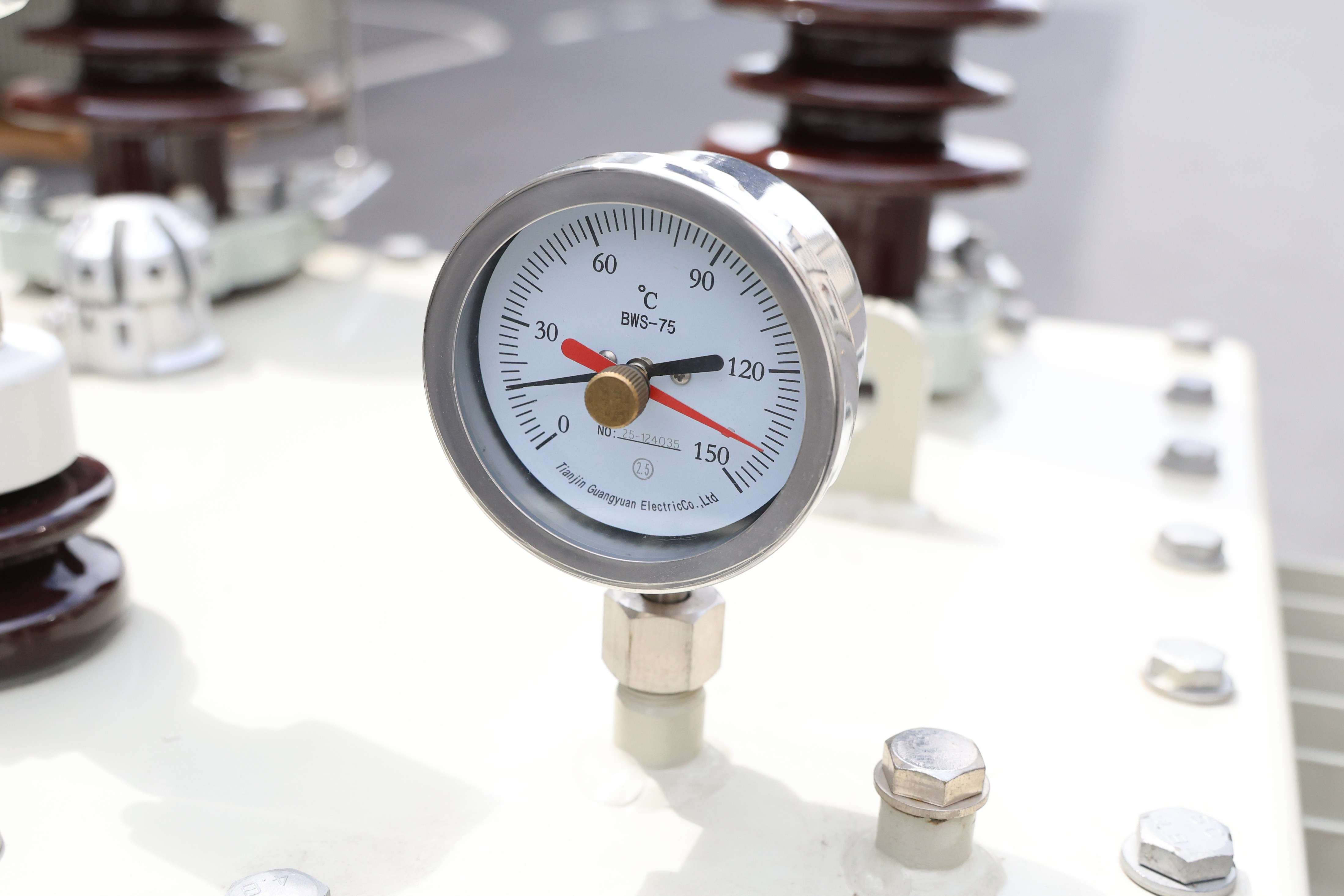

Öltemperatur- und Ölstandskontrolle (ölgekühlte Transformatoren): Die Öltemperatur der oberen Schicht darf 85 °C (Standard-Temperaturanstiegsgrenzwert) nicht überschreiten; bei Überschreitung von 95 °C während der täglichen Inspektion wird ein Alarm ausgelöst. Der Ölstand muss innerhalb des vorgegebenen Bereichs liegen und die Ölfarbe muss normal sein.

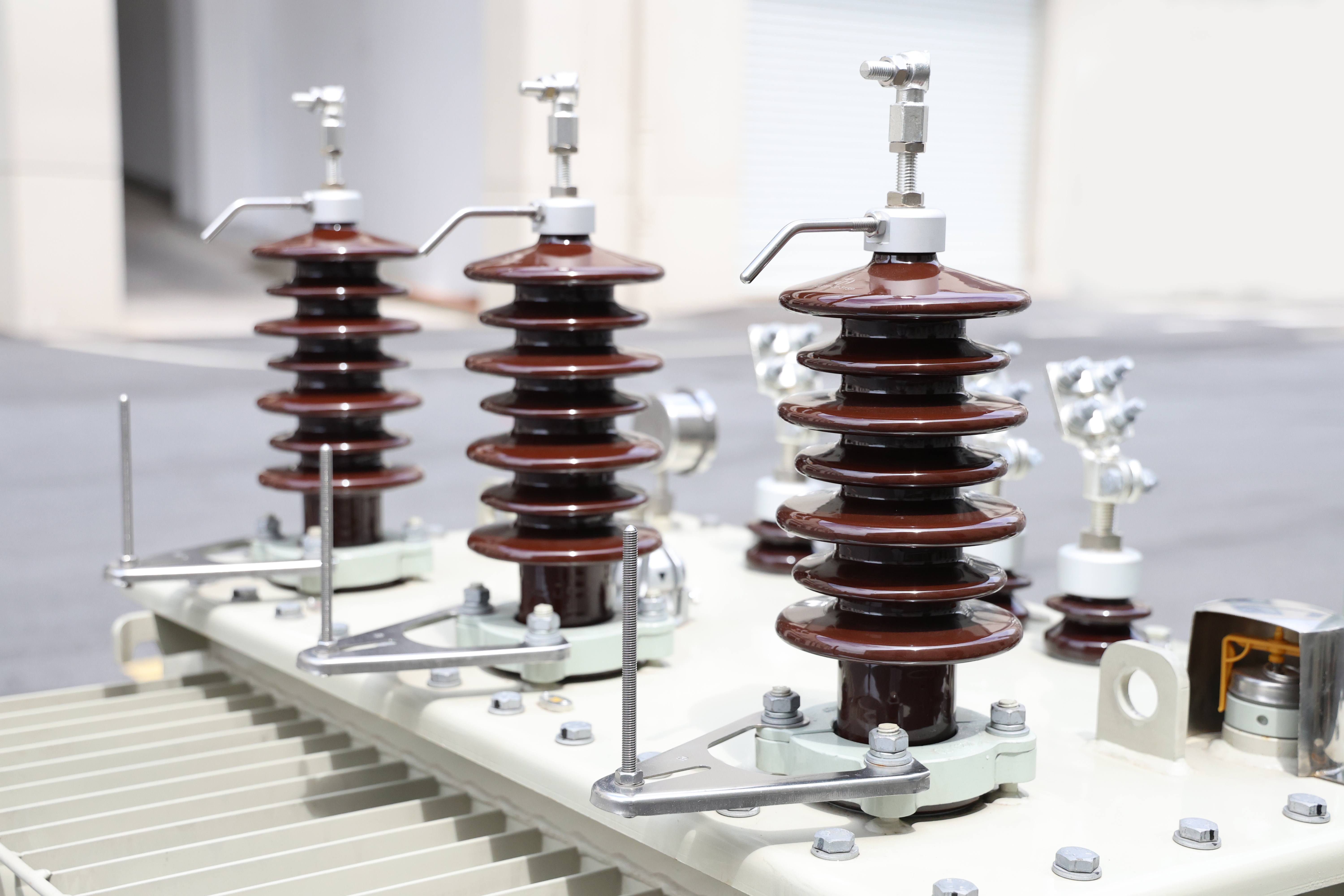

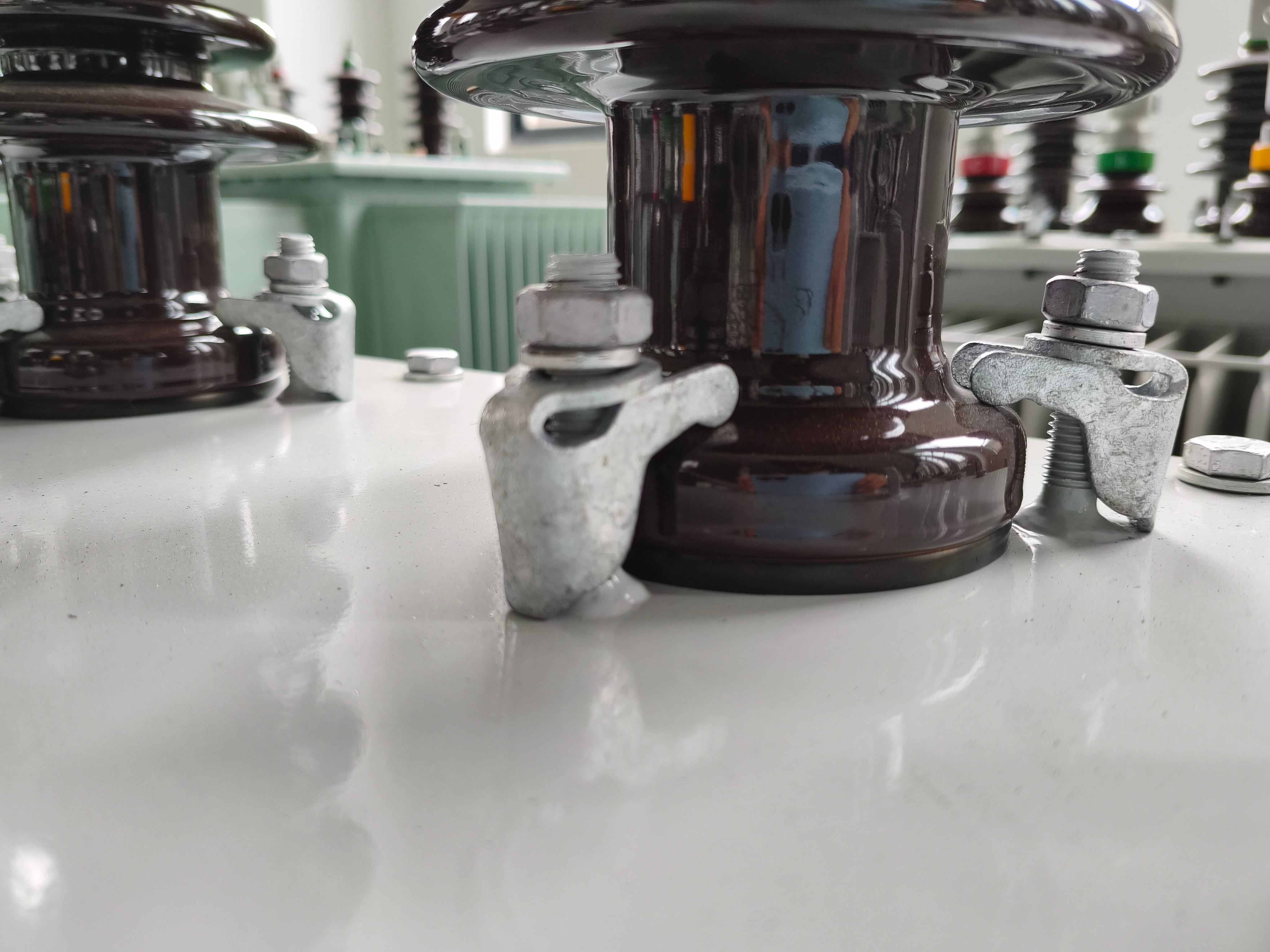

Wichtige Messpunkte: Porzellanisolatoren auf Entladungsspuren prüfen und Sammelschienen sowie Verbindungsteile auf ungewöhnliche Überhitzung untersuchen.

Regelmäßige Wartung (monatlich / halbjährlich)

Isolationsprüfung: Messen Sie alle sechs Monate den Isolationswiderstand zwischen den Wicklungen und gegen Erde und überprüfen Sie den Erdungswiderstand des Neutralleiters.

Wartung von Stufenschaltern unter Last: Stufenschalter unter Last sind anfällig für Störungen. Eine Überholung oder ein Austausch ist erforderlich, sobald die Anzahl der Schaltvorgänge die vorgegebene Grenze überschreitet (in der Regel 100.000 Schaltzyklen oder die vom Hersteller angegebene Grenze).

Kalibrierung der Schutzeinrichtung: Stellen Sie sicher, dass das Gasrelais vollständig mit Öl gefüllt ist und lassen Sie die Abluft aus dem Buchholzrelais der unter Last stehenden Stufenschalter jeden Monat ab.

Branchenkenntnisse

Intelligenter Betrieb und WartungModerne Transformatoren sind mit optischer Fasersensorik und digitaler Zwillingstechnologie ausgestattet. Die Echtzeitüberwachung von gelösten Gasen im Öl, Teilentladungen und Geräteschwingungen ermöglicht in Kombination mit KI-Algorithmen eine frühzeitige Fehlerwarnung mit einer Genauigkeit von 98 %. Dadurch wird die traditionelle Instandhaltung nach der Wartung in eine vorausschauende Instandhaltung umgewandelt, was die Betriebs- und Wartungskosten effektiv senkt.

Neue Anwendungsszenarien für EnergieAngesichts der Schwankungen in der Photovoltaik- und Windenergieerzeugung hat sich die Technologie netzbildender Transformatoren zu einem Forschungsschwerpunkt entwickelt. Sie ermöglicht den Netzbetrieb für mehr als 1,5 Sekunden, selbst wenn die Netzspannung um 20 % sinkt, und bietet so eine Trägheitsstützung für das Hauptnetz. Dadurch werden Probleme des stabilen Betriebs bei schwachen Netzbedingungen gelöst.

Anwendungsvorschläge

Anwendung in Gleichrichterschaltungen: Transformatoren für Gleichstromgeräte sollten nicht direkt anhand von Parametern für sinusförmigen Strom ausgewählt werden. Impulsströme erhöhen die Wicklungsverluste. Es wird empfohlen, Transformatoren mit niedrigem Gleichstromwiderstand (geringe Kupferverluste) und höherer Nennleistung zu wählen, um Stromspitzen abzufangen.

Belüftung und Installationsabstand: Transformatoren sollten in Pumpstationen und Stromverteilungsräumen nicht platzsparend in Wandnähe installiert werden. Es muss ein Belüftungsabstand von mindestens dem 1,5-fachen des Transformatordurchmessers eingehalten werden. Beleuchtungs- und Stromleitungen dürfen nicht über ölgekühlten Transformatoren verlaufen, um die Gefahr von Kettenbränden zu vermeiden.

Parallelbetrieb: Beim Parallelbetrieb zweier Transformatoren müssen drei Bedingungen strikt erfüllt sein: identische Anschlussgruppe, gleiches Spannungsverhältnis (zulässige Abweichung: ±0,5 %) und ähnliche Impedanzspannung (zulässige Abweichung: ±10 %). Andernfalls entsteht ein Ausgleichsstrom, der die Transformatorwicklungen beschädigen kann.

Rückwärtsbetrieb verboten: Herkömmliche Abwärtstransformatoren dürfen nicht umgekehrt als Aufwärtstransformatoren verwendet werden. Da sie nahe am magnetischen Sättigungspunkt ausgelegt sind, führt eine umgekehrte Verwendung zu starker Kernsättigung und übermäßigem Erregerstrom, wodurch die Wicklungen innerhalb von Sekunden durchbrennen.
